Étude de la thermistance


Objectif

Déterminer les caractéristiques principales de la thermistance

Logiciel

Isis et LibreOfficeCalc


On décide d'utiliser la thermistance  NCP21XV103 de la série NCP de chez Murata comme transducteur de notre réplique.


Q5. A partir de la documentation Murata "PTC-NTC for Surface Mounting Application" préciser la valeur de la résistance R25 à 25°C et la valeur de B (équivalent à B25/85) pour cette thermistance.

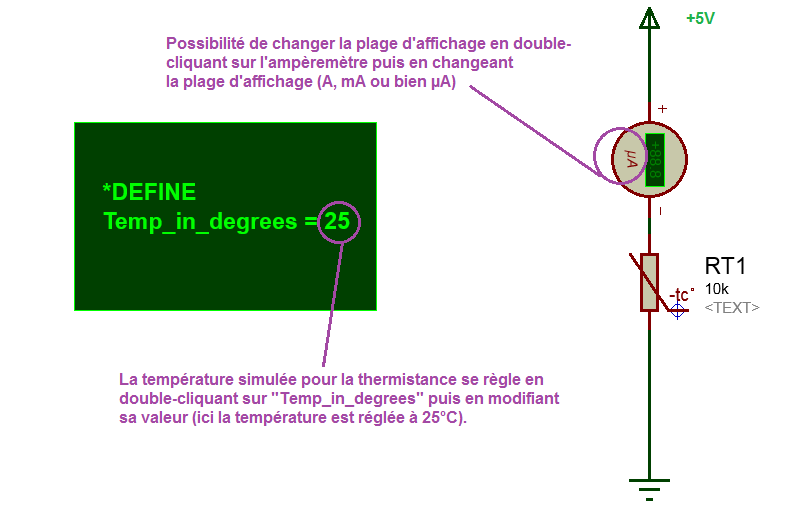

Ouvrir le fichier Isis Thermistance.DSN  puis le sauvegarder dans vos documents (à renommer en ajoutant votre nom).

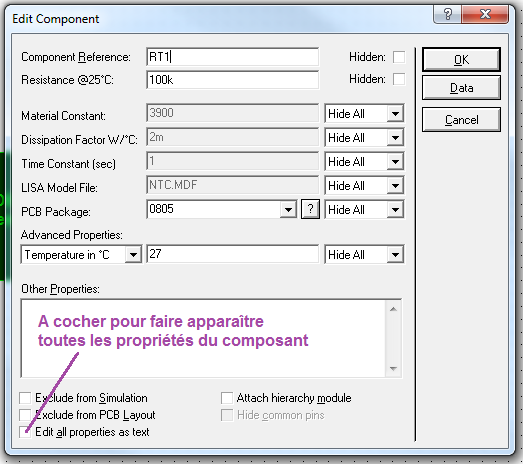

Double-cliquer sur la thermistance puis régler R25 et B conformément à la documentation de la thermistance NCP21XV103.


Pour faire apparaître toutes les propriétés de la thermistance il est nécessaire de cocher la case "Edit all properties as text".



Ouvrir le tableau LibreOfficeCalc Thermistance.ods (à sauvegarder dans vos documents et à renommer en ajoutant votre nom).


Pour les différentes valeurs de température du tableau, relever les valeurs données par l'ampèremètre sous Isis et compléter le tableau en conséquence. La caractéristique de transfert se trace automatiquemlent au fur et à mesure que l'on entre les valeurs d'intensité.



Pour simuler différentes températures il faudra stopper la simulation, modifier la température puis relancer la simulation.



Répondre à ces deux questions dans votre fichier Thermistance-votre-nom.ods.


Q6. A partir de la courbe obtenue préciser et justifier le type de la thermistance NCP21XV103.


Q7. Préciser si la caractéristique de transfert de la thermistance est linéaire (est-ce que la courbe est une droite) ?
