Je vérifie mes connaissances

Un flux (flow) est composé de :

Choix attendu

de lignes de codes bien visibles sur la page d'édition.
nœuds (nodes)
liaisons entre nœuds

Un nœud :

Choix attendu

est un élément graphique que l'on insère par un glisser-déposer.
peut être configuré grâce à une fenêtre de propriété qui s'ouvre en double cliquant sur le nœud.
peut contenir, dans certains cas, des lignes de programmes écrites en C/C++.
peut contenir, dans certains cas, des lignes de programmes écrites en Javascript.

Les nœuds communiquent entre eux :

Choix attendu

grâce à des messages.
par des liaisons électriques.
par envoi/réception de caractères spéciaux comme '\', '#' ou encore '&'.

Les messages échangées entre nœuds sont des objets javascript nommés msg. Les objets javascript sont des données structurées qui contiennent des propriétés auxquelles on associe une valeur. Exemple pour l'objet javascript maVoiture :

maVoiture = {
  make: 'Ford',
  model: 'Mustang',
  year: 1969
};

maVoiture = {
  make: 'Ford',
  model: 'Mustang',
  year: 1969
};

L'objet maVoiture possède 3 propriétés. La propriété make est de type texte (chaîne de caractères) et est égal à 'Ford ' tandis que la propriété year est de type nombre et est égale à 1969.

En javascript on accède aux propriétés d'un objet avec l'opérateur « . » placé entre l'objet et la propriété, exemple :

maVoiture.year = 1972; // change la valeur de la propriété year de l'objet maVoiture

maVoiture.year = 1972; // change la valeur de la propriété year de l'objet maVoiture

Dans Node-RED l'objet msg qui circule entre les nœuds (indice : regarder les propriétés d'un nœud de type inject) :

Choix attendu

contient plusieurs propriétés.

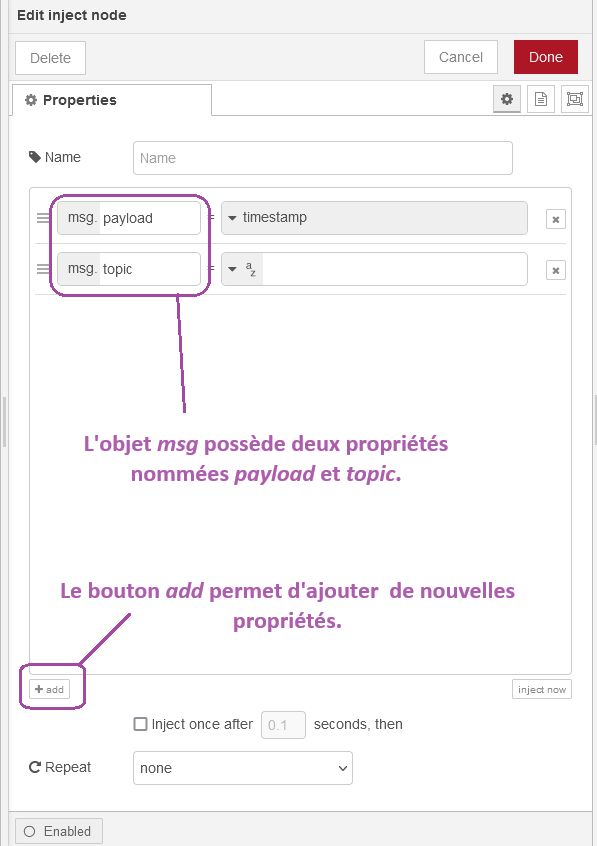

Dans les propriétés du nœud inject, on voit que le nœud possède les propriétés payload et topic. On peut même créer d'autres propriétés grâce au bouton add.
possède une propriété nommée payload et c'est elle qui contient l'information utile.
Cette propriété contient l'information utile par convention. C'est cette propriété qui est très souvent traitée par les différents nœuds.
possède une propriété topic.
Cette propriété peut être utilisée pour identifier une catégorie de messages.

Le nœud debug :

Choix attendu

permet de placer des points d'arrêt dans l'exécution du flux.
peut afficher la propriété payload d'un message.
peut afficher toutes les propriétés d'un message telles que payload ou topic.
Ce nœud est très souvent utilisé pour observer les données qui circulent entre chaque nœud. Il donne le détail complet du message à savoir le type et la valeur des données qui composent le message. Il faudra penser à configurer le nœud debug sur Output -> complete msg object si l'on veut voir l'ensemble des propriétés de l'objet msg.
ne peut être utilisé qu'une seule fois dans un même flux.
Non on peut en mettre autant que l'on veut. Par contre l'affichage dans la fenêtre peut devenir très vite illisible, il est donc judicieux de ne conserver que quelques nœuds debug.

Un tableau de bord :

Choix attendu

est aussi appelé interface Web.
peut contenir des éléments graphiques tels que boutons, listes déroulantes, glissières, graphes, jauges, etc.
est accessible grâce à l'url :
localhost:1880/ui
peut contenir plusieurs page Web.
