Affichage des dixièmes de seconde
|
Objectif |
Obtenir l'affichage des dixièmes de seconde |
|
Logiciel |
Isis |
Un compteur est un circuit numérique qui permet comme son nom l'indique de compter en binaire ou en BCD.
Le comptage se fait au rythme d'une horloge : signal rectangulaire dont la fréquence impose le rythme de comptage. Exemple : si la fréquence est égale à 100 Hz alors le compteur changera de valeur toutes les 10 ms (1/100 = 10 ms).
L'animation suivante montre le comportement de différents compteurs (binaire ou BCD).
🖰 Lancer l'animation pas à pas en cliquant successivement sur le bouton
(avance dans le temps d'une période d'horloge) avec les options suivantes :
binaire pur, comptage, montant
B.C.D., comptage, descendant
B.C.D., décomptage, montant
Q1. Qu'est-ce qui différencie le compteur binaire du compteur BCD ?
...............................................................................................................................................................................
...............................................................................................................................................................................
...............................................................................................................................................................................
Quelle est la différence entre une horloge active sur front montant et une horloge active sur front descendant.
...............................................................................................................................................................................
...............................................................................................................................................................................
...............................................................................................................................................................................
Pour notre chronomètre :
1.faudra-t-il utiliser plutôt des compteurs binaires ou bien BCD ?
...............................................................................................................................................................................
2.devront-ils compter ou bien décompter ?
...............................................................................................................................................................................
3.combien en faudra-t-il ?
...............................................................................................................................................................................

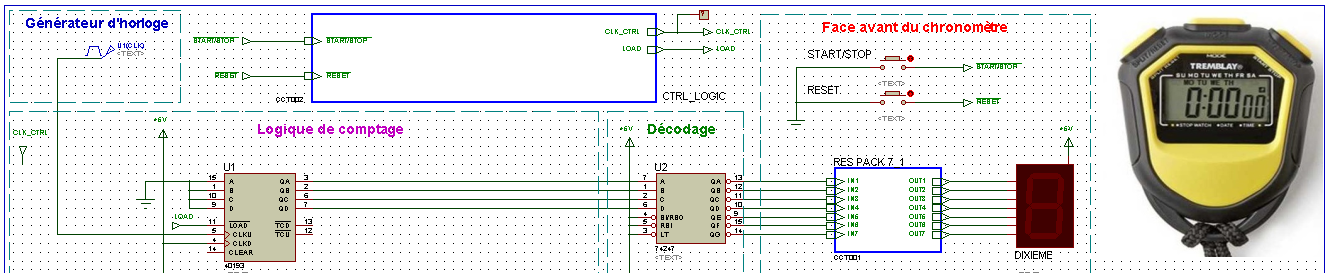

🖰 Téléchargez le fichier suivant chronometer.DSN puis lancez-le. Vous obtenez alors la simulation Isis suivante :

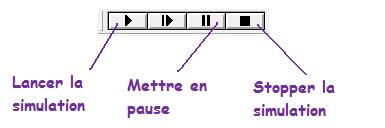

🖰 Lancez la simulation et observez l'affichage. Des rectangles signalent les niveaux logiques :
NL0
NL1
Agir sur le bouton-poussoir RESET de la face avant du chronomètre et vérifier que l'affichage des dixièmes se remet bien à zéro.
Remarque : le bouton-poussoir START/STOP n'est pas encore actif, il sera utilisé plus tard.
Q2. Donnez la référence (lettre + chiffres) et la désignation du compteur utilisé pour l'affichage des dixièmes. De quel type de compteur s'agit-il (binaire/B.C.D., comptage/décomptage, actif sur front montant ou descendant).
...............................................................................................................................................................................
Double-cliquez sur le générateur d'horloge
. Quelle est la valeur de la fréquence fCLK de l'horloge : .................................... .
🖰 Insérez un LOGICSTATE
(à partir du mode composant
dans la barre latérale d'Isis) et connectez-le sur la broche CLEAR du compteur U1. Lancez la simulation, agir sur la valeur du LOGICSTATE et en déduire le rôle de la broche CLEAR.
Q3. On veut que le compteur U1 compte en B.C.D., pour quelle valeur du compteur U1 devra-t-on le remettre à zéro ?
..............................................................................................................................................................................
Complétez alors la table de vérité suivante et en déduire l'équation logique du signal logique CLEAR(U1) :
|
QD(U1) |
QC(U1) |
QB(U1) |
QA(U1) |
CLEAR(U1) |
|
0 |
0 |
0 |
0 |
|
|
0 |
0 |
0 |
1 |
|
|
0 |
0 |
1 |
0 |
|
|
0 |
0 |
1 |
1 |
|
|
0 |
1 |
0 |
0 |
|
|
0 |
1 |
0 |
1 |
|
|
0 |
1 |
1 |
0 |
|
|
0 |
1 |
1 |
1 |
|
|
1 |
0 |
0 |
0 |
|
|
1 |
0 |
0 |
1 |
|
|
1 |
0 |
1 |
0 |
|
|
1 |
0 |
1 |
1 |
X |
|
1 |
1 |
0 |
0 |
X |
|
1 |
1 |
0 |
1 |
X |
|
1 |
1 |
1 |
0 |
X |
|
1 |
1 |
1 |
1 |
X |
X : état indifférent
Équation logique de CLEAR(U1) : CLEAR(U1) = ...................................................................
Remarque : on notera la négation logique avec un slash, exemple :

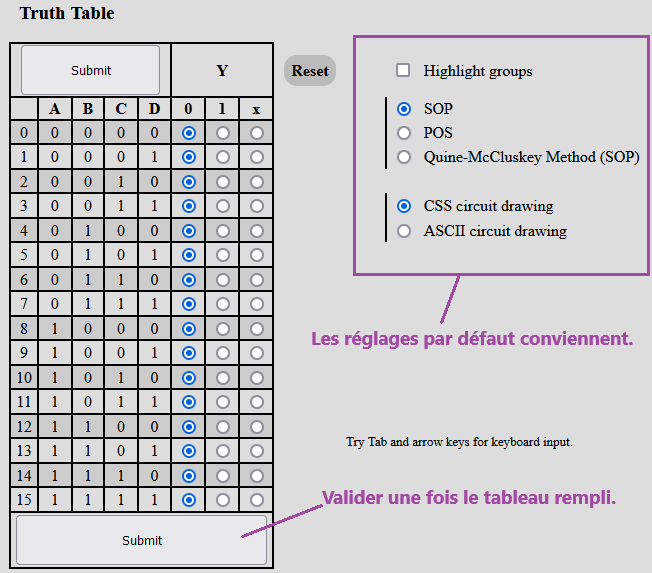

🖰 La méthode par tableau de Karnaugh permet de simplifier au maximum une équation logique. À partir du lien suivant compléter la table de vérité et déterminer l'équation la plus simple de CLEAR(U1) : http://www.32x8.com/var4.html.
Q4. Donnez l'équation la plus simple de CLEAR(U1) en fonction de QD, QC, QB ou QA :
CLEAR(U1) = ................................................
🖰 Insérez sur votre schéma la ou les portes logiques nécessaires pour obtenir le signal CLEAR(U1). Vérifier par simulation que le compteur U1 se comporte bien comme un compteur B.C.D..
N'utiliser que les portes logiques CEI présentes dans le sélecteur de composants :
Appeler le professeur pour valider l'affichage des dixièmes.
