Logique du bouton START/STOP
|
Objectif |
Câbler la logique du bouton START/STOP |
|
Logiciel |
Isis |
On ne s'occupe pas encore de l'affichage des secondes et des minutes.

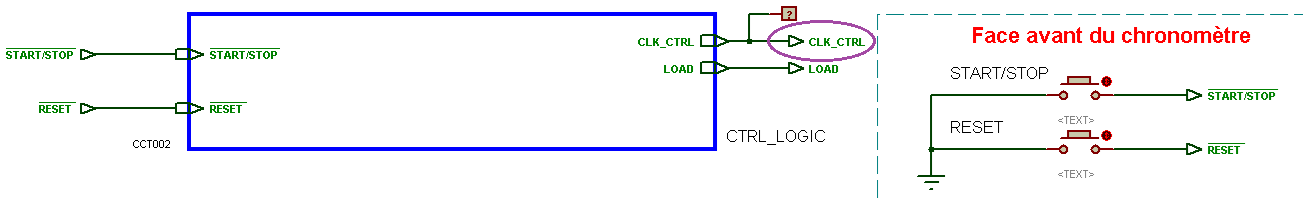

🖰 Lancez la simulation de votre schéma sous Isis et observez le signal CLK_CTRL lorsque vous appuyez sur le bouton-poussoir START/STOP.
On souhaite "figer" le compteur des dixièmes lors d'un appui sur START/STOP. Pour cela il suffit de mettre à zéro l'entrée d'horloge CLKU du compteur U1 quand CLK_CTRL vaut 0 et de conserver CLK
telle quelle lorsque CLK_CTRL vaut 1.
Q5. Complétez la table de vérité de CLKU(U1) en fonction du signal d'horloge CLK et de CLK_CTRL :
|
CLK_CTRL |
CLK |
CLKU(U1) |
|
0 |
0 |
|
|
0 |
1 |
|
|
1 |
0 |
|
|
1 |
1 |
|
En déduire l'équation logique de CLKU(U1) :
CLKU(U1) = ......................................................................................................
🖰 Insérez sur votre schéma la ou les portes logiques nécessaires pour obtenir le signal CLKU(U1). Vérifier par simulation que le bouton-poussoir START/STOP permet bien de stopper le chronomètre et ensuite de le relancer.
Appeler le professeur pour valider la logique du bouton-poussoir START/STOP.
